管道施工中的測量

一、明挖管道的施工測量

1. 施工測量前準備工作

（1）校核中線

        在施工測量前，應該到現場察去查看，必要時需要用儀器實地檢查原有中樁。如有已丟失或者不穩定的，應進行恢復。

（2）測設施工控制樁

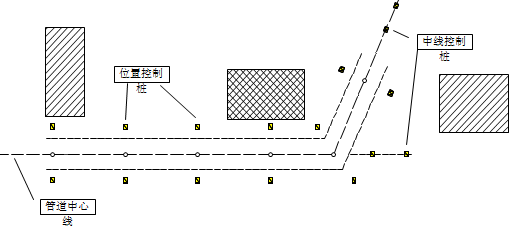

施工控制樁分為中線控制樁與位置控制樁。中線控制樁是在中線的延長線上設置的木樁，位置控制樁是在中線垂直方向上所設置的木樁。

（3）加密水準點

     為施工中引測高程，應根據原有水準點，于沿線附近每隔約150米左右增加一個臨時水準點。臨時水準點應在施工范圍外，便于保存、便于引測。

（4）槽口放線

       根據管徑的大小、埋置的深度以及土質情況等，計算出開槽寬度，并在地面上定出槽邊線位置，撒上白灰線，作為開槽的依據。

2. 施工測量

       管道施工中測量的主要任務就是依據工程的進度，及時測設出控制中心線位置及開挖深度的標志。

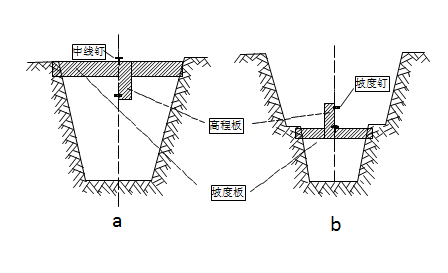

（1）埋設坡度板并測設中線釘

       坡度板是一種常用的，在管道施工中既可控制中心線又可控制高程的標

志。坡度板應每

隔10～15米跨槽埋設一個，遇到檢修井等構筑物時應加埋。

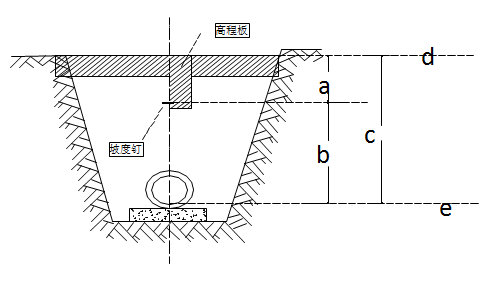

2） 坡度釘?shù)臏y(cè)設

       為控制溝槽開挖的深度，要測量出坡度板板頂?shù)母叱?。板頂高程與相應的管底設計高程之差，就是從板頂向下挖土的深度。

       在坡度板上中線一側釘一高程板（也稱坡度立板），在高程板上測設一無頭小釘（稱坡度釘），使各坡度釘?shù)倪B線平行于管道設計坡度線，并距管底設計高程為一整分米，這稱為下反數。

二、管道峻工測量

        管道工程竣工后，為了準確地反映管道的位置，評定施工的質量，同時也為了給以后管道的管理、維修和改建提供可靠的依據，必須及時整理并編繪竣工資料和竣工圖。

       管道竣工測量包括管道竣工帶狀平面圖和管道竣工斷面圖的測繪。

       竣工平面圖主要測繪管道的起點、轉折點和終點，檢查井的位置及附屬構筑物的平面位置和高程。

       管道竣工縱斷面圖反映管道及其附屬物的高程和坡度，應在管道回填土之前進行，用水準測量測定檢查井口和管頂?shù)母叱獭９艿赘叱逃晒茼敻叱毯凸軓?，管壁厚度?jì)算求得，檢修井之間的距離可用鋼尺丈量。
